Beschreibung:

Dieser LiPo-Blitzer soll eine Tiefentladung der teuren LiPolys (Lithium Polymerzellen) verhindern helfen. Dies geschieht durch eine erst blinkende und dann dauerhaft leuchtende LED. Wenn der Akku über 3,5V pro Zelle hat, ist der LiPo-Blitzer aus, bei ca. 3,5-3,4V pro Zelle fängt der LiPo-Blitzer an zu blinken, um dann bei ca. 3,2-3,1V pro Zelle in Dauerleuchten zu wechseln. Dadurch wird dem Pilot ein leer werdender Akku rechtzeitig angezeigt, um den teuren Akku vor Tiefentladung zu schützen. Die LiPolys mögen einen Spannungsabfall unter 3,0V pro Zelle nicht besonders, und ein Spannungsabfall unter 2,5V pro Zelle schädigt die LiPolys irreparabel.

Der LiPo-Blitzer wird einmalig auf den jeweiligen Akkupack programmiert, und zeigt dies beim Akku anstecken durch entsprechendes blinken an.

Anschluss:

Den LiPo-Blitzer kann man entweder direkt an dem Verbraucher (in der Regel der Motor-Regler) anlöten, oder per Zwischenadapter (möglichst kurz) zwischen Akku und Verbraucher anschließen. Dabei ist aber DRINGEND auf die richtige Polung zu achten, da bei verwechseln von Plus und Minus der LiPo-Blitzer zerstört wird (Bild siehe unten).

Programmierung:

Die Programmierung ist denkbar einfach.

1. Der Jumper wird vor dem Akku anstecken abgezogen.
2. Akku anstecken
3. Die LED blinkt erst 2 Mal, dann 3 Mal, dann 4 Mal, usw. Bei der entsprechenden Zellenzahl einfach den Jumper wieder aufstecken. Die LED quittiert dann mit der entsprechenden Blinkzahl den neuen Zustand an.  Fertig.

Vorsicht:

Schauen Sie niemals direkt in die LED, dies kann Ihr Augenlicht gefährden.

Rote LEDs haben ca.               12.000mcd
Grüne LEDs haben ca.             16.000mcd
Rote 10mm LEDs haben ca.     60.000mcd

LiPo-Blitzer 2 bis 5 Zellen
Alles zu dem Ur LiPo-Blitzer ...

LiPo-Blitzer 2 bis 6 Zellen
Die erste Weiterentwicklung ...

LiPo-Blitzer 8 bis 10 Zellen
Spezialanfertigung für über 8 Zellen ...

LiPo-Blitzer 10 bis 12 Zellen
Spezialanfertigung für über 10 Zellen ...

LiPo-Blitzer 12 bis 14 Zellen
Spezialanfertigung für über 12 Zellen ...

LiPo-Blitzer für 2 Zellen
Spezialanfertigung für 2 Empfängerakkus (auch LiIon)

LiPo-Blitzer für 3 Zellen
Spezialanfertigung für 3 LiPoly-/LiIonakkus

Einzelposten
Hier vertreibe ich noch preiswert ein paar Artikel...

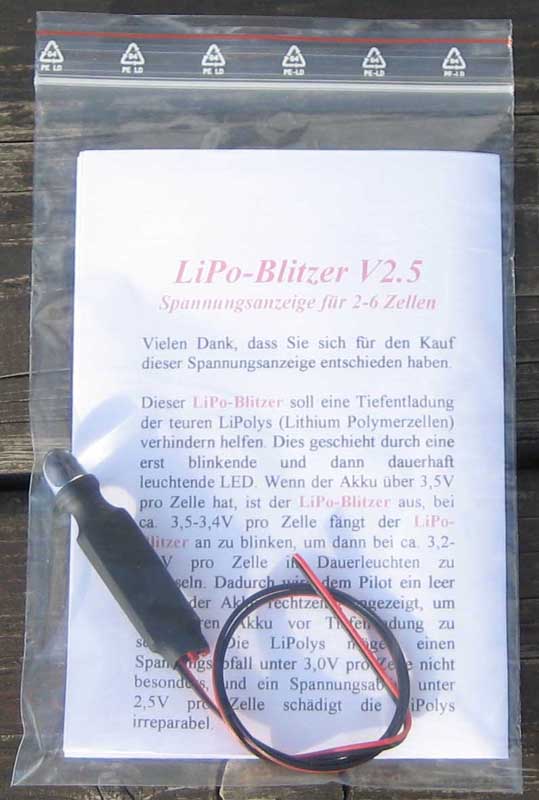

So kommt ein 10mm LiPo-Blitzer daher

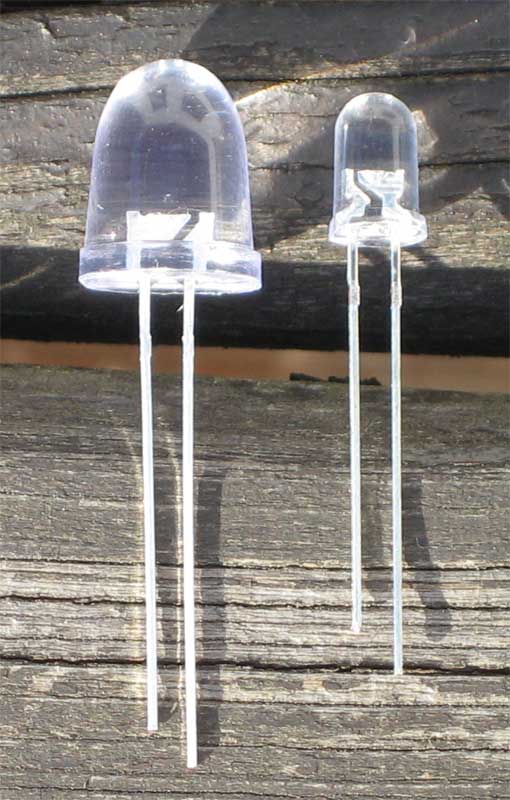

LED in 10mm und in 5mm

Eine Möglichkeit den LiPo-Blitzer an den Regler anzuschließen/anzulöten.
